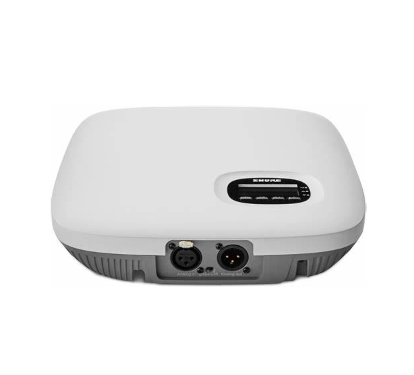

舒尔SHURE MXCWAPT接入点和收发器简介
MXCWAPT接入点和收发器可管理多达125个无线会议单元的音频传输路由、频率协调与系统控制。MXCWAPT在2.4GHz和5GHz频带自动选择最清晰的通道，并自动切换通道以避免潜在干扰。MXCWAPT同时支持DanteTM和模拟音频的输入与输出，通过一个以太网接口连接实现供电、音频传输与控制。
舒尔SHURE MXCWAPT接入点和收发器功能
控制多达125个MXCW640无线会议单元
• 为各会议单元之间音频收发提供双向无线连接，可实时控制全部设置
• 工作在2.4GHz/5GHz频段，包含DFS频谱
• 自动频率协调，自动检测干扰并规避
• Dante数字音频（10路输入/10路输出）
• 模拟音频输入输出（XLR）
• 一根网线即可实现音频、控制与PoE供电
• AES-128无线加密增强私密性
• 无需电脑即可显示基本系统配置
• 指示电源、无线连接和网络状态的LED灯

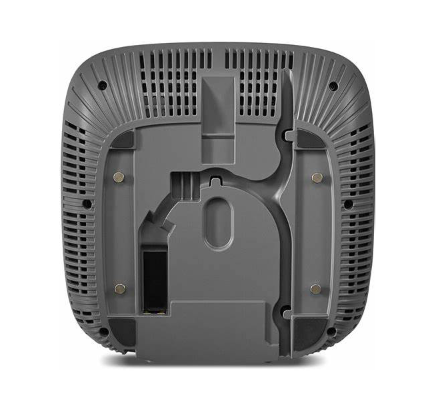

• 附带墙壁/天花板固定底盘
舒尔SHURE MXCWAPT接入点和收发器规格
音频输入 模拟输入
最大输入电平 24.9dBV
频率响应 22Hz - 20kHz (+0.5dB/-3dB)
总谐波失真 + 噪声（THD + N） 0.03%，典型值
动态范围 115dB (A加权), 113dB (未加权), 典型值
前置放大器等效输入噪声 -92dBV (A加权), 典型值
连接器类型 XLR 3-针母插头 （针1 = 接地，针2 = 音频+，针3 = 音频-）
音频输出 模拟输出
最大输出电平 4.3dBV
频率响应 1Hz - 20kHz (+0.5dB/-3dB)
总谐波失真加噪声（THD+N） 0.01%, 典型值
动态范围 100dB (A加权), 97dB (未加权), 典型值
负载阻抗 > 600Ω，典型值
连接器类型 3-针XLR，公插座
连接器输出针顺序 XLR标准输出方式(针1 = 接地，针2 = 音频+，针3 = 音频-)
XLR接地环路开关 "左(针1-接地连接) 右 (针1-接地断开)
输入阻抗 10kΩ
配置 平衡式
射频性能
WLAN标准 IEEE 802.11a,g
射频频段 2.4GHz ISM / 5GHz UNII
灵敏度 -80dBmR @ 10%PER
输出功率 1mW (低)、5mW (中)、13mW (高),
25mW (最大)
天线类型 专有内部双电平双频PIFA天线
功率参数
供电方式 以太网供电, 802.3af，Class 0 PD
功耗 12.95W (最大值), 6.5W (典型值)
网络参数
接口 千兆以太网, Dante数字音频
连接速度 10/100/1000Mbps
网络寻址方式 DHCP或者手动设置IP地址
线缆长度 100米 (最大值)
线缆类型 高于Cat5e标准 (有屏蔽/无屏蔽)
连接器类型 1 x RJ45接口
连接指示LED 连接状态(绿色) /连接速度 (琥珀色)
用户界面
显示器类型 单色FFSTN LCD
显示器尺寸 1.84 x 0.74” (46.7x18.8毫米)
显示分辨率 152 x 78 (78 ppi)
状态指示LED 供电、网络音频、无线连接 (红色/绿色/琥珀色)
复位 按键恢复网络/出厂设置
机械参数
外形尺寸 47.8 x 242.5 x 241.8毫米 (1.88” x 9.55” x9.52”)
重量 1.15 公斤
颜色 白色 /灰色
材料 注塑塑料，压铸铝
安装类型 壁挂或者天花板支架
环境条件
工作温度范围 -7°C (19.4°F) - 49°C (120.2°F)
储存温度范围 -29°C (-20.2°F) - 60°C (140°F)
相对湿度 < 95%
