博世BOSCH DCNM-WD 无线接入点
独立使用，无需中央控制单元
基于符合IEEE 802.11n 的标准WiFi
用于安全通信的WPA2 加密
2.4 GHz 和5 GHz 频段之间的无缝频率切换
通过电源适配器、以太网供电或DCN multimedia 系统
网络电缆供电

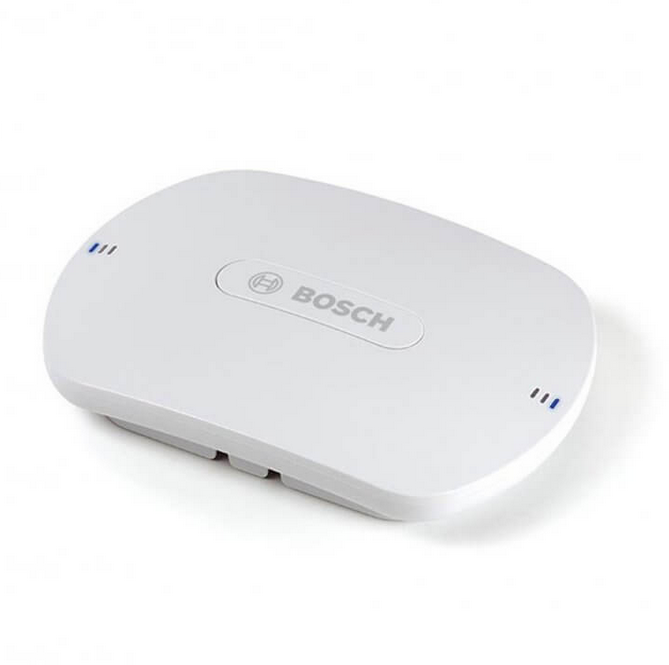

无线接入点 (DCNM-WAP)是DICENTIS 无线会议系统的中央设备。它通过安全的无线WPA2 通信来链接无线设备（DCNM-WD 和DCNM-WDE）。只需一个带内置Web 界面的DCNM-WAP 即可设置、配置和控制DICENTIS 无线会议系统。
无线接入点的精美设计使其能够通过附带的通用安装支架安放在墙面、天花板或三角落地支架上，而不易被人察觉。
基本功能
易于使用
• 真正的无线化，无需额外WiFi 路由器即可控制平板电脑。
• 简单直观的Web 界面，用于设置、配置、控制和许可系统。
• 对摄像机控制的本机支持。
• 范围测试功能，可确保所有无线设备处于范围内，与选定的WiFi 频率无关。
• 使用API 进行远程连接来控制话筒和第三方摄像机系统。
零干扰
• 无缝自动无线频率通道切换。
• 在2.4 GHz 和5 GHz（UNII1、2（已扩展）和3）（无许可限制）频段操作。
• 丢包隐藏，可掩蔽数据包丢失或丢弃所产生的效应。
标准WiFi
• IT 基础设施的可见度。
• 与其他WiFi 网络共存。
系统摄像机
• 用于提供会议进程的清晰的可视化概览。
• 直接支持将最多6 个带SDI 连接的HDConference Dome连接到系统。
常规
• 通过电源适配器、以太网供电(PoE)或DCN multimedia系统网络电缆供电。
• 无线覆盖区域通常为30 米x30 米。
• 通过许可对功能进行模块化扩展。
Web 界面
• DCNM-WAP 支持以下可通过Web 界面访问的软件功能（在使用平板电脑设备时，其中的一些功能不受支持）。
配置
• 用户管理，可创建多个具有对功能的用户特定访问权的用户。
• 线路输入/输出和路由设置。
• 5 频段参数均衡器。
• 摄像机控制和HD-SDI 切换台配置。
• 无线网络SSID 和WPA2 设置。
• 有线网络主机名设置（基于Bonjour 的DHCP 和零配置协议，不支持固定IP 地址）。
• 上载显示在DCNM-WDE 扩展无线设备中的自定义徽标。
• GUI 语言设置。
• 工厂默认值。
• 使用标准WPS 协议的设备订阅。
• 席位指定，包括主席的优先设置（最多15 台无线设备可优先）。
• 双代表设置（每个DCNM‑WD/WDE 需要DCNM‑LSDU）。摄像机预置位席位分配（每个DCNM‑WAP 需要一个DCNM‑LCC）。
• 日期和时间设置。通过互联网上的或由本地DHCP 服务器提供的ntp 服务器自动同步日期和时间。
• 所有设备和使用无线网络的DCNM-WAP 的固件升级（在使用平板电脑上的Web 界面时不受支持）。
• 许可证激活（在使用平板电脑上的Web 界面时不受支持）。
• 带导出功能的日志记录（在使用平板电脑上的Web 界面时不支持导出）。
准备
• 讨论模式设置、打开、覆盖、语音或即按即讲。
• 最多可打开10 个话筒。
• 与会者姓名。
• 使用NFC 标签标识与会者（每个席位均需要DCNMLSID）。
• 已分配席位或任何席位上的标识。
• 范围测试，可确保进行通道切换时的设备覆盖。
管理和监控
• 在等待和/或发言列表中添加/删除与会者/席位。
• 从等待列表转移到发言者列表。
• 监控每个席位的电池使用寿命和信号强度。
• 关闭所有无线设备。
• 利用主题、选项组和结果演示来控制表决。
通用Web 界面
• 系统信息。
• 支持多种语言。
控件和指示灯
• 前端的2 个3LED 指示灯，显示无线接入点/系统的状态。
• 均衡器控制。
• 第三方控制、API 和表决。
互连
• 1 个以太网/PoE/DCN multimedia 插座。
• 1 个直流电源适配器输入插座。
• 2 个6.3 毫米插孔，用于音频线路输入和输出外部系统连接。
外部系统连接
提供用来连接外部系统设备的其他设备。这些设备包括：
• 一个应用程序编程Web 界面，用于控制外部设备，例如视频摄像机（通过SDI 控制矩阵）、视频显示屏。
• 一个音频线路（均衡）输出，用于连接到扩声系统、音频混合器或用于所有口头会议记录的音频登记的语音记录系统。
• 一个音频线路（均衡）输入，用于连接音频源。
• 一个电话耦合器，用于连接到远程与会者或会议系统。
• 插入外部声音处理设备，例如无线设备扬声器的音频路径中的附加图示均衡器。
安装/配置
DCNM‑WAP 安装在一个LBC 1259/01 三角落地支架上
附件
数量 组件
1 DCNM-WAP 无线接入点
1 AC/DC 电源适配器。包括：AC 插头‑澳大利亚、AC插头‑英国、AC插头‑欧盟、AC 插头‑美国
1 安装支架
1 内含手册和软件的DVD
1 安全说明
技术规格
电气规格
电源电压 (PSU) 100‑240 Vac 50‑60 Hz 输入，48Vdc 输出
PoE 802.3af，802.3at - 类型1 模式A（端跨），模式B（中跨）
DCNM 系统电源48 Vdc
功耗 10 W
频率响应 80 Hz – 20 kHz
额定电平时的THD <0.1%
动态范围 >98 dBA
信噪比 >96 dBA
以太网 1000base‑T IEEE 802.3ab
音频输入
插孔额定值 -18 dBV
插孔最大值 +18 dBV
音频输出
插孔额定值 -18 dBV
插孔最大值 +20 dBV
无线电
WIFI 标准 IEEE 802.11n
频率范围 2.4 GHz和5 GHz（无ISM 许可限制）
机械规格
安装天花板、墙壁或三角落地支架（使用附带的支架）
尺寸（高x 宽x 厚），含支架
285 x 202 x 65 毫米（11.2 x 8.0 x 2.6 英寸）
重量：
含支架 958 克（2.11 磅）
不含支架 725 克（1.60 磅）
颜色 浅灰色(RAL 000 7500)
环境规格
工作温度 5 ºC 至+45 ºC（41 ºF 至+113 ºF）
存储温度 -20 ºC 至+70 ºC（-4 ºF 至+158 ºF）
相对湿度 < 95 %，> 5 %
定购信息
DICENTIS 无线接入点
无线接入点，浅灰色。电源适配器和附带的通用安装支架。
定购号 DCNM-WAP
