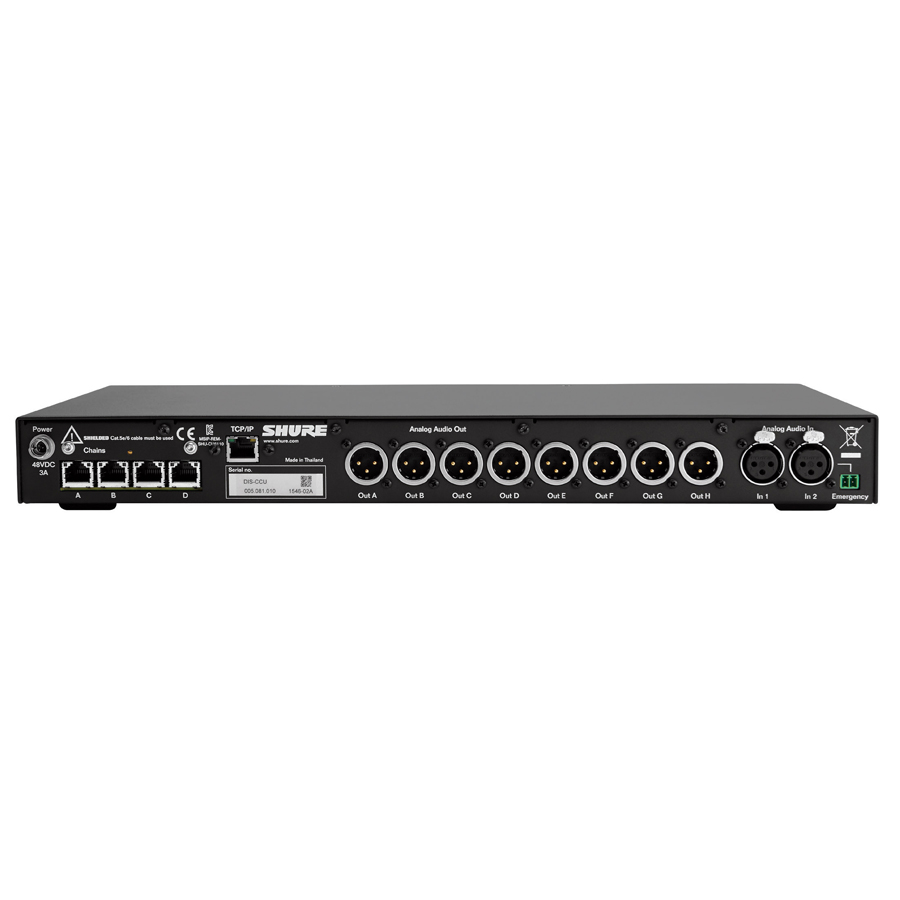

SHURE DIS-CCU 中央控制单元
SHURE DIS-CCU中央控制单元是基于微处理器的强大控制单元，专为MXC系统打造。DIS-CCU可直接控制最多250个讨论单元，并为最多60个单元供电。DIS-CCU包括集成语音激活(VOX)功能，支持4种口译语言和原生语言。有2个外部源模拟音频输入（例如无线话筒）、4个DCS-LAN连接（用于灵活配置话筒单元的布线）和8个模拟音频输出（用于连接到视频会议系统、A/V录音设备、辅助扩声系统或无线语言分配系统）。
通过其他功能许可，可支持最多3,800个会议单元和31种语言。
SHURE DIS-CCU功能描述
使用CAT5e屏蔽线缆和单一线缆结构，可对原生通道、口译通道及8个会议话筒音频通道实现全数字音频传输
使用DCS-LAN，即专有的高速全数字音频通道、数据和电源总线
用户可使用正面的OLED显示屏，设置基本系统配置，例如最大发言人/请求数量、话筒工作模式等
TCP/IP以太网连接，用于Web浏览器控制，集成选配的SW 6000软件套件，或第三方外部控制系统（AMX、Crestron等）
利用简单易用的协议通过以太网进行外部控制
多语言Web浏览器，可通过平板电脑或计算机进行系统配置、话筒/请求列表控制和基本操作参数设置
内置座位表，使用Web浏览器将座位编号和姓名与单元关联起来
2个模拟音频输入
通过“音频输入2”和触点闭合开关，可连接紧急疏散信息(EEM)。
八个模拟音频输出，用于分配来自八个单元组、原声通道或两个口译员通道的音频。
由一个外部PS-CCU电源（非标配）为四个DCS-LAN链路供电
通过PC可升级整个DCS 6000系统的固件
最多可为60个电源供电，无需其他电源（取决于单元类型）
内置长寿命、低噪音温控风扇
气流为水平方向，易于在19"机架中堆叠单元
可通过多功能测试程序来测试系统性能、会议单元和口译员装置
通过选配的CP 7890摄像机控制系统，可进行“视频跟随音频”摄像机控制
最多控制3,800个会议单元
投票功能（1到5个按钮，带或不带出席人数检查）
最多31个口译通道
SHURE DIS-CCU规格
电气部分
功耗 最大 150 W/48 V
单元的电源电压 125 W / 48 V
音频品质 24 位音频，32 kHz
频响范围 65 Hz – 16 kHz
THD < 0.1 %
信噪比 > 85 dBA
音频输入
模拟音频输入1 3 针脚 XLR 母插孔（电平衡）
模拟音频输入2（音频输入或紧急输入——EEM） 3 针脚 XLR 母插孔（电平衡）
音频输出
模拟音频输出（A、B、C 和 D） 8 个 3 针脚 XLR 公插孔（电平衡）
最大负载 > 1 kΩ
互连
DCS-LAN 4 个 RJ45 母插孔
EEM 1 个触点闭合输入
系统性能（取决于功能许可）
最大会议单元数（不包括 CS） 3,800
最大 IS 数（翻译员单元） 150
一个翻译室中的最大 IS 单元数 32
最大 A0 数（音频输出单元） 20
最大 CS 数（通道选择器单元） 无限
语言最大数量 31
开启“原声”话筒最大数量 8
SHURE DIS-CCU机械特性
安装方式 安装在桌面或安装在 19 英寸的一体式机架中
颜色 黑色
尺寸（不含耳片）（高x宽x深） 44.4 x 426 x 186 毫米
重量 2,800 克
储存温度 -20° 至 60° C，湿度：10-80%
最佳工作温度 5° 至 40° C，湿度：35-80%
PS CU 外部电源供电
主电压 100 – 240 V，50 – 60 Hz
最大功耗 175 W
总功耗 150 W
待机功耗 < 0.5 W
