R2-MAX的双向功放由优质的元件构建，极大优化了性能。音箱使用了一个1.4”开口高频压缩驱动，它的铜环和双重振膜减少了共振同时维持了良好的高频延伸。与高分频频率一起运转，使得大尺寸的高频驱动能维持高的动态余量，播放演出毫无费力。双高功率的12”低频单元拥有铝解调环，提供了干静、低失真的演出。中频是更高版本的经典低压缩比M200 2”开口压缩驱动，实现了3dB更大的输出，极低的失真。无源中频/高频号角信号与驱动对齐，最大可能地带来了最好的音乐和演讲演出。因此，在任何应用此音箱系统都带来了超出期望的表现。
注：
1. 操作范围和频率响应参数见DSP均衡
2. 低频和带有所推荐的主动分频器的无源中频/高频代数和的计算是基于额定功率、灵敏度和功率压缩
3. 原始驱动或系统响应先于使用任何滤波器用于频率响应和功率响应校正
4. 所建议的均衡可见Community ResynTM软件里的Community音箱库
5. 分频网络和组件的合成工程声学响应
Community的dSPEC226音箱信号处理器DSP和ResynTM软件，包括6. CONEQTM1000点FIR过滤器功率响应校正滤波器都是在这个型号音箱的预配置音箱文件中。
7. 自由场无回声灵敏度，使用的是标称阻抗里产生1W的输入电压来计算
8. 计算是基于额定功率、灵敏度和独有的功率压缩
建筑规格
音箱系统是号角负载三分频全频三轴设计，低音号角上有两个12”防潮钕质低频驱动，低音号角里面的玻璃纤维号角上分别安装了一个2”开口铁磁流冷却中频无金属振膜压缩驱动和一个1.4”开口高频钛/聚酯双重振膜驱动。中频/高频驱动连接到一个分频频率为3300Hz的被动分频器，电子双功放低频/中频分频频率是450Hz。双功放输入连接是两根16-2 12’ (3.6m)SJOW线缆，带有剥线端。
一根是用于低频,一根是用于中频/高频。音箱箱体是双层密封的淡灰色玻璃纤维，3层耐候型网罩。钢制网罩粉末涂层经过了专利的富锌环氧双层粉末涂层过、程，颜色与箱体颜色相搭配。钢制的轭式支架粉末涂层同样也经过了专利的涂层过程。该系统是IP55W的IEC529 IP级别，向下投射角最小值为5°，还有5个1/2” – 13螺纹安装点。系统的振幅响应是85Hz至20kHz(-3dB)，低频输入能力是98V RMS，在1W/1m（100Hz-500Hz）和8欧的标称阻抗下低频的灵敏度为103dB,中频/高频的输入能力是35V RMS，在1W/1m（400Hz-18kHz）和8欧的标称阻抗下中频/高频的灵敏度为108dB。从1.6kHz至10kHz的标称覆盖是60°H×60°V。音箱的尺寸为24.75英寸（629mm）H×24.75英寸（629mm）W×30.75英寸（781mm）D,重量为92lbs（42.2kg）。
注意：音箱的安装需要经过培训合格的人员来安装。
特征：
·音箱适用于体育馆，符合现代体育场馆对音感、言语清晰度和高输出的要求
·电子信号对齐的低频驱动上安装了信号对齐的无源中频/高频号角
·大尺寸的1.4”开口高频，高输出M200HP和优质的高输出低频驱动
·高灵敏度和高输出（132dB最大值）,平坦的扩展频率响应
·特定应用的覆盖指向性
规格
换能器 低频：2×12”全天候锥盆，带有3英寸音圈，钕电动和铝解调环
中频：1×2”开口，M200HP压缩，3.5”振膜，2.2”音圈，高温处理的无金属振膜
高频：1×1.4”开口压缩，2.87”音圈，铜环、钛振膜，并有聚脂薄膜围绕
操作指向性：双功放
操作范围1 ：70Hz至22kHz(-10dB)
频率响应1：85Hz至20kHz(-3dB)
标称波束宽度（-6dB）：90°×40°,1.6kHz至10kHz
轴向Q值/DI：14.75/11.69,1.6 kHz 至10kHz
最大输出2 无EQ3：132dB(137dB 峰值)
有EQ3：132dB(137dB 峰值)
操作指向性：双功放（无源中频/高频）
分频器5 低频：4th 阶（24dB/oct）450Hz,主动
中频：8th阶（48 dB/oct）450Hz,主动
无源中频/高频：8th阶（48 dB/oct）3.3kHz
建议的处理6：带有CONEQTM功率响应校正
换能器性能
最大额定输入 低频：1200W持续（98V）/4800W峰值（196V）
中频/高频：150W持续（35V）/300W峰值（70V）
灵敏度7 低频：103dB(100Hz-500Hz)
中频/高频：107dB(400Hz-18kHz)
最大输出：
（无EQ）3低频：134dB(140dB峰值)
中频/高频：129dB(135dB峰值)
（有EQ）4低频：133dB(139dB峰值)
中频/高频：129dB(135dB峰值)
标称阻抗 低频：8欧，（9.3欧@250Hz最小值）
中频/高频：8欧，（5.6欧@5kHz最小值）
物理规格
输入连接：2×12’（3.6m）16-2 SJOW线缆
箱体：手工多层层压玻璃纤维
涂层：可涂层、淡灰色凝胶（RAL#7038）
安装/装备规定：（1）1/2”-13索具点，钢制富锌环氧双层粉末涂层支架,(2)铝制瞄准带，以确保角度
网罩：3层Weather-Stop™，带有聚酯网、泡沫、富锌环氧双层粉末穿孔钢制网罩，颜色与箱体相配
环境标准： IEC529 IP55W级别，向下倾斜最小5°

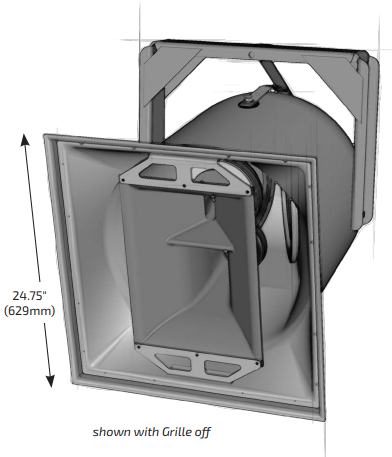

尺寸-高×宽×深：24.75” ×24.75”×30.75”(629×629×781mm)
音箱容量：92lbs(42.2kg)仅含音箱,115lbs（52.2kg）带有轭式支架
装运重量：125 lbs（56.7kg）
定制生产（CTO）选项
定制颜色：外部、涂层；客户可自定义RAL#
线缆：可定制长度
Light Grey(standard)浅灰（标准）
