技术规格
D型系列120:4t TA
一般
处理/网络®特斯拉的biamp /房室传导阻滞
渠道数4
总爆发力的所有渠道（渠道与反相）12000瓦
最大输出功率driven1所有渠道
2欧姆（每通道）3000 W
2.67欧姆（每通道）3000 W
4欧姆（每通道）3000 W
8欧姆（每通道）1900 W
16欧姆（每通道）950 W
谷维醇70V（每通道）3000 W
谷维醇100V（每通道）3000 W
最大输出功率单通道（所有型号）1
2欧姆4400 W
2.67欧姆5900 W
4欧姆4600 W
8欧姆2300 W
16欧姆1150 W
高阻抗70 V 3300 W
高阻抗100 V 4700 W
放大器输出模块（所有型号，所有通道）
峰值输出电压194伏
最大输出电流67
合理的电源管理（RPM）的模型，任何渠道有潜力提供最大单通道输出功率（1通道D 80:4，D 120:4 2通道）
默认的电压限制（可解除与转速配置）175伏
保护功能的平均电流限制器（CAL），甚高频（VHF），保护直流（DC）保护，短路保护，电流电压夹夹限制器，限制器，温度保护
放大器平台
样品间的电压峰值限制器（isvpl）配置的峰值电压阈值和轮廓
放大器增益的数字配置放大器增益22-44分贝
导频生成和分析是
负载阻抗分析
温度控制调节风扇和表演必须继续限制（ATL，PTL）
音频性能（数字输入的放大器平台）
THD + N 20赫兹至20千赫1 w＜0.05%
THD + N在1 kHz和1分贝以下< 0.04%裁剪
动态范围＞114分贝
通道分离（串扰）在1千赫＞70分贝
频率响应（1 W为8欧姆，20 Hz - 20kHz）+ / - 0.05分贝
内部采样率/数据路径96千赫/ 32位浮点
产品传播延迟（直线路径模拟服务器输入）3.857毫秒/ 185样本@ 48千赫

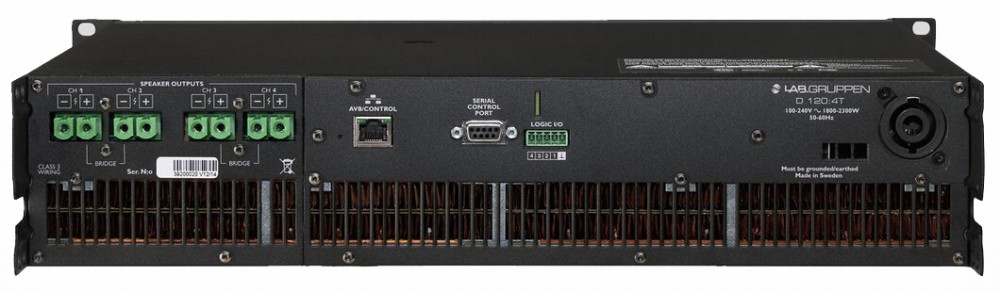

背板接口
可选模拟量输入4×接线端子的连接器/线路电平模拟输入+和地面
输出连接器4 x 2极接线端子连接器额定电压为1000V／76A（超过放大器的能力）可以达到16毫米（6 AWG）电缆
以太网端口，1个RJ45特斯拉®控制，AVB网络音频
串行控制端口DB-9串口电源状态管理
通用I / O地方GPIO电源状态管理和放大器的监控
可拆卸电源线的额定电压为250V／32A Neutrik powerCon
特斯拉
D系列特斯拉系统集成特斯拉膨胀类设备全集成放大器和放大器组态监控
设备交换主机名热交换与全配置传输
自动关机可配置的自动关机至超低功耗睡眠状态
信道处理，静音，电平，信号反转
AVB音频网络
AVB的I / O 4x4
采样率/传输48千赫/单播
网络延迟可配置1或2毫秒
可选4通道模拟输入（包括在塔版本）
使用可配置为特斯拉系统输入或模拟故障转移
平衡式麦克风或线路电平输入48V幻象电源和数字控制输入增益
最大输入和数字参考咨询+ 24 dBu
内部采样率/数据路径48千赫/ 32位浮点
输入阻抗8欧姆
频率响应（20 Hz至20 kHz @ 4 DBU）+ / - 0.25分贝
THD + N（20 Hz至20 kHz @ 0 dB增益+ 4 DBU）0.006%
动态范围（20赫兹- 20千赫，0分贝）＞108分贝
相声（20 Hz至20 kHz @ 0 dB增益+ 4 DBU）> 85分贝
前面板用户界面
系统状态指示3×3色发光二极管。报警，活动，为特斯拉®系统状态和设备状态指示状态
通道状态指示3×3彩色发光每通道。信道负载分离的状态指示，放大器，信号状态
每个通道的触摸按键静音静音控制和双色LED
电源接触按钮/睡眠控制和电源状态指示3色
选择触摸按钮，并导致双向设备的软件选择功能
电源功率
标称电压100-240伏交流50-60赫兹
工作电压265 - 45伏交流66 - 70赫兹
电源插座可选订单，中东欧7 / 7“Schuko插座“230 V / 16，NEMA l5-30“锁扣”125 V / 30，NEMA 5-20p 125 V / 20（D 120:4模型），NEMA 6-20p 250 V / 20，AS/NZS 3112 230 V / 15（澳/新西兰），BS 546 230 V / 16（印度），c-30p 125V／30A（日本）
电源特点
软启动/浪涌功率是/最大8
功率因数校正> 0.98 > 400W电源
稳压开关电源（r.smps）是的
断路器仿真限制器（BEL）可配置的阈值电流、断路器简介
贝尔最大电流阈值25
功率平均限位器（好朋友）是的
在电压限制器（UVL）是的
电源欠压和过压保护和电源故障容差是
尺寸
机架导轨至后面板：483毫米（19“），88毫米（2μ），424毫米（16
整体纵深前后支撑三维：463毫米
重量
体重15.8公斤（35磅）
完成
用可拆卸式格栅完成黑色喷漆钢底盘
