具备模拟设备舒适性和效率的数字现场混音功能
M7CL系列产品是数字现场声控制台，它沿用了广受赞誉的PM1DV2和 PM5D 控制台的数字解决方案。 它的设计包含了一系列先进的概念： 像模拟台一样简便直观的"Centralogic™" 控制界面和安装调试阶段特别方便的深度访问管理手段。 M7CL的操作容易上手，具有高度的舒适性。它的便捷性彻底颠覆了"数字台难于操作"的偏见。 通常以周边设备形式出现的大量必要功能都已内建，一切功能整合后融入一个甚至比同级模拟台尺寸还小的外壳中。M7CL是以模拟器材风格操作的理想的中等规 模现场声解决方案。

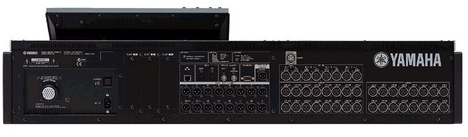

M7CL48-ES, M7CL-48, M7CL-32
| 输出 | M7CL-48ES | M7CL-48 | M7CL-32 | |
|---|---|---|---|---|
| 混音能力 | 混音通道 | 48 Mono + 4 Stereo | 48 Mono + 4 Stereo | 32 Mono + 4 Stereo |
| 编组 | 16 MIX (Group/AUX) 总线 | 16 MIX (Group/AUX) 总线 | 16 MIX (Group/AUX) 总线 | |
| AUX | 16 MIX (Group/AUX) 总线 | 16 MIX (Group/AUX) 总线 | 16 MIX (Group/AUX) 总线 | |
| 主输出 | Stereo Mono | Stereo Mono | Stereo Mono | |
| MATRIX | 8 (通过 "Input to Matrix" 功能可以作为AUX使用) | 8 (通过 "Input to Matrix" 功能可以作为AUX使用) | 8 (通过 "Input to Matrix" 功能可以作为AUX使用) | |
| DCA/VCA | 8 | 8 | 8 | |
| 输入通道功能 | HPF 衰减器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 带 CSR) | HPF 衰减器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 带 CSR) | HPF 衰减器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 带 CSR) | |
| 输出通道功能 | 衰减器4段 PEQ Dynamic | 衰减器4段 PEQ Dynamic | 衰减器4段 PEQ Dynamic | |
| 内建处理器 | 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 68x Output 端口延迟 | 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 68x Output 端口延迟 | 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 68x Output 端口延迟 | |
| I/O | 话筒输入 | 0 (用 SB168-ES作为物理I/O) | 48 (可调出) | 32 (可调出) |
| 线路输入 | 4x Stereo (依照mic输入) | 4x Stereo (依照mic输入) | 4x Stereo (依照mic输入) | |
| AD 转换器 | 24-bit; 128-次 过采样 | 24-bit; 128-次 过采样 | 24-bit; 128-次 过采样 | |
| 线路输出 | 8 Omni 输出 | 16 Omni 输出 | 16 输出 | |
| DA 转换器 | 24-bit; 128-次 过采样 | 24-bit; 128-次 过采样 | 24-bit; 128-次 过采样 | |
| 数字 I/O | 3x EtherSound 2tr out | 2tr out | 2tr out | |
| 扩展槽 | 3x Mini-YGDAI (16-进/16-出) | 3x Mini-YGDAI (16-进/16-出) | 3x Mini-YGDAI (16-进/16-出) | |
| 控制器和其它 | Ethernet MIDI Remote (HA remote) USB (存储/钥匙) 字时钟 I/O 2x 照明灯 (12V) | Ethernet MIDI Remote (HA remote) USB (存储/钥匙) 字时钟 I/O 2x 照明灯 (12V) | Ethernet MIDI Remote (HA remote) USB (存储/钥匙) 字时钟 I/O 照明灯 (12V) | |
| 幻像供电 | - | +48V DC; ON/OFF 每通道 | +48V DC; ON/OFF 每通道 | |
| 一般技术规格 | M7CL-48ES | M7CL-48 | M7CL-32 | |
| 内部处理能力 | 32bit 累加器: 58bit | 32bit 累加器: 58bit | 32bit 累加器: 58bit | |
| 采样率 | 内部 | 44.1kHz 48kHz | 44.1kHz 48kHz | 44.1kHz 48kHz |
| 外部 | 44.1 kHz (-2.5%)到 48 kHz (+2.5%) | 44.1 kHz (-10%)到 48 kHz (+6%) | 44.1 kHz (-10%) 到 48 kHz (+6%) | |
| 信号延迟 | 低于 2.5 ms (@48kHz) | 低于 2.5 ms (@48kHz) | 低于 2.5 ms (@48kHz) | |
| 总谐波失真 | 低于 0.05% (20Hz-20kHz) | 低于 0.05% (20Hz-20kHz) | 低于 0.05% (20Hz-20kHz) | |
| 频率响应 | 0 +0.5 -1.5dB 20Hz-20kHz | 0 +0.5 -1.5dB 20Hz-20kHz | 0 +0.5 -1.5dB 20Hz-20kHz | |
| 动态范围 | DA: 110dB; AD+DA: 108dB | DA: 110dB; AD+DA: 108dB | DA: 110dB; AD+DA: 108dB | |
| 嗡音和噪声电平 | 嗡音和噪声电平 | -128dBu | -128dBu | -128dBu |
| 残余输出噪声 | -86dBu | -86dBu | -86dBu | |
| 串扰 | -80 dB 相邻输入通道 Input to Output | -80 dB 相邻输入通道 Input to Output | -80 dB 相邻输入通道 Input to Output | |
| 供电要求 | AC100-240V 50/60Hz 和/或使用PW800W | AC100-240V 50/60Hz 和/或使用PW800W | AC100-240V 50/60Hz 和/或使用PW800W | |
| 功耗 | 150W 190W (使用PW800W时) | 300W 375W (使用PW800W时) | 250W 310W (使用PW800W时) | |
| 外观尺寸 | 宽 | 1274mm; 50-3/16in | 1274mm; 50-3/16in | 1060mm; 41-3/4in |
| 高 | 286mm; 11-1/4in | 286mm; 11-1/4in | 286mm; 11-1/4in | |
| 深 | 701mm; 27-5/8in | 701mm; 27-5/8in | 701mm; 27-5/8in | |
| 净重 | 46kg; 101.4lbs | 50kg; 110.3lbs | 42kg; 92.6lbs | |
| 附件 | 使用说明书，AC电源线，安全罩 | 使用说明书，AC电源线，安全罩 | 使用说明书，AC电源线，安全罩 | |
