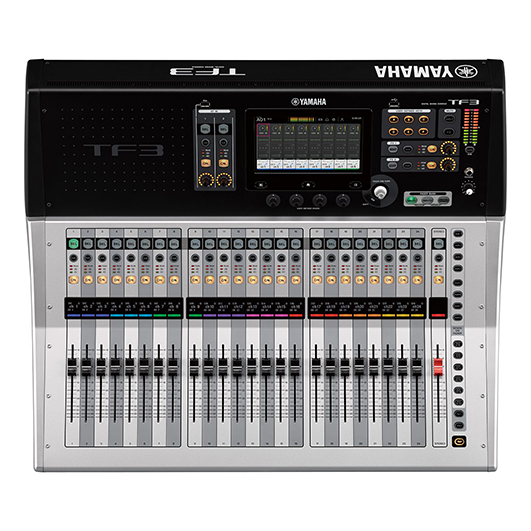

长久以来，雅马哈一直致力于倾听全球音响工程师的需求。这一坚持的成果如今已在CL和QL系列数字调音台和旗舰产品RIVAGE PM10的成功发布上显而易见。成功的关键在于我们的产品始终支持着用户的创造力，而创造力唯有在不受限制时才能彻底发挥。现在，雅马哈带来了全新的数字 调音台，能够为用户的创造力带来更大的发挥空间。TF 系列数字调音台引入了TouchFlow Operatiom™（触控流操作）概念，使得用户能够对舞台上的音乐和表演者以前所未有的速度和自由度作出回应，将现场扩声带入了一个全新的高度。触控 流操作界面（TouchFlow Operatiom）支持触摸面板控制，无论是经验丰富的音响工程师或是调音新手都能更快地获得理想的混音效果。可调出D-PRE™前置话放所带来的音 质，能够满足最敏锐、专业的耳朵。进一步优化的现场录音功能和高性能I/O机架间的无缝操作等，足以让紧凑型调音台成为音响师们在众多应用场合上的明智之 选。相信这台先进的调音台，一定能让您体验到直观的操控和无限的创造自由。

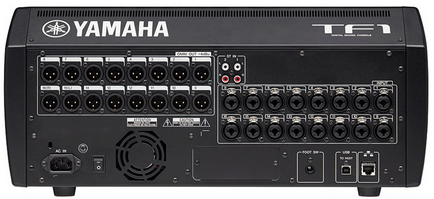

紧凑便捷且可以机架安装，令人惊叹的操控性和多功能非常适合中小型场合使用。
- 17个马达推子（16通道+1主控）
- 40条输入混音通道（32单声道+2立体声+2返送通道）
- 20个AUX（8单声道+6立体声）+立体声+子母线
- 8个带有Roll-out的DCA编组
- 16个模拟XLR/TRS混合麦克风/线路输入+2个模拟RCA立体声线路输入
- 16个模拟XLR输出
- 34×34 USB数字录音/回放 + 2×2 录音/回放通过USB存储设备
- 1个支持NY64-D音频介面卡的扩展槽
模拟输入特性
| 输入端口 | 增益 |
输入 阻抗 |
标称应用 | 输入电平 | 接口 |
平衡 / 非平衡 |
||
|---|---|---|---|---|---|---|---|---|
| 灵敏度*1 | 标称 | 失真前大 | ||||||
|
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1) |
+66dB | 7.5kΩ |
50-600Ω 麦克风 或 600Ω 线路 |
-82dBu (61.6μV) | -62dBu (0.616mV) | -42dBu (6.16mV) |
混合型Combo接口 (XLR-3-31 type *2 or TRS phone *3) |
平衡式 |
| -6dB | -10dBu (245mV) | +10dBu (2.45V) | +30dBu (24.5V) | |||||
| ST IN 1,2 | - | 10kΩ | 600Ω 线路 | -30dBV (31.6μV) | -10dBV (316mV) | +10dBV (3.16V) | RCA Pin Jack | Unbalanced |
*1. 灵敏度是当设备设于大增益时（所有衰减器和电平控制于大的位置），低能产生 +4dBu (1.23V) 输出或是标称输出电平所需要的低电平。
*2. 1: 地, 2: 热, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上参数中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象电源) 可通过单个软件开关被用于 INPUT XLR 类接口。
模拟输出特性
| 输出终端 | 实际来源阻 抗 | 标称应用 | 增益开关 | 输出电平 | 接口 |
平衡 / 非平衡 |
|
|---|---|---|---|---|---|---|---|
| 标称 | 失真前大 | ||||||
| OMNI OUT 1-16 | 75Ω | 600Ω 线路 | “+24dBu” position (default) | +4dBu (1.23 V) | +24dBu (12.3 V) | XLR-3-32 type *1 | 平衡 |
| PHONES *5 | 100Ω | 40Ω 耳机 | — | 3mW | 75mW | Stereo Phone Jack (TRS) *2 | Unbalanced |
*1.1: 地,2: 热, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms为标准。
*4 所有的数模转换器都是 24bit, 线性128倍超采样。
*5 电平控制位由大值降至 16dB。
数字输入/输出特性
| 端子 | 格式 | 数据长度 | 音频 | 接口 |
|---|---|---|---|---|
| USB (TO HOST) | USB | 24bit | 34ch 输入 / 34ch 输出, PCM | USB (B 类) |
| iPad | USB | - | 回放: MP3 or WAV 文件格式 / 录音: WAV 文件格式 | USB (A 类) |
控制 I/O 特性
| 端子 | 格式 | 层 | 接口 |
|---|---|---|---|
| 网络 | IEEE802.3 | 10base-T/100base-TX | RJ-45 |
| 脚踏开关 | - | - | TS Phone |
商品参数
| 标称 | 失真前大 |
|---|
