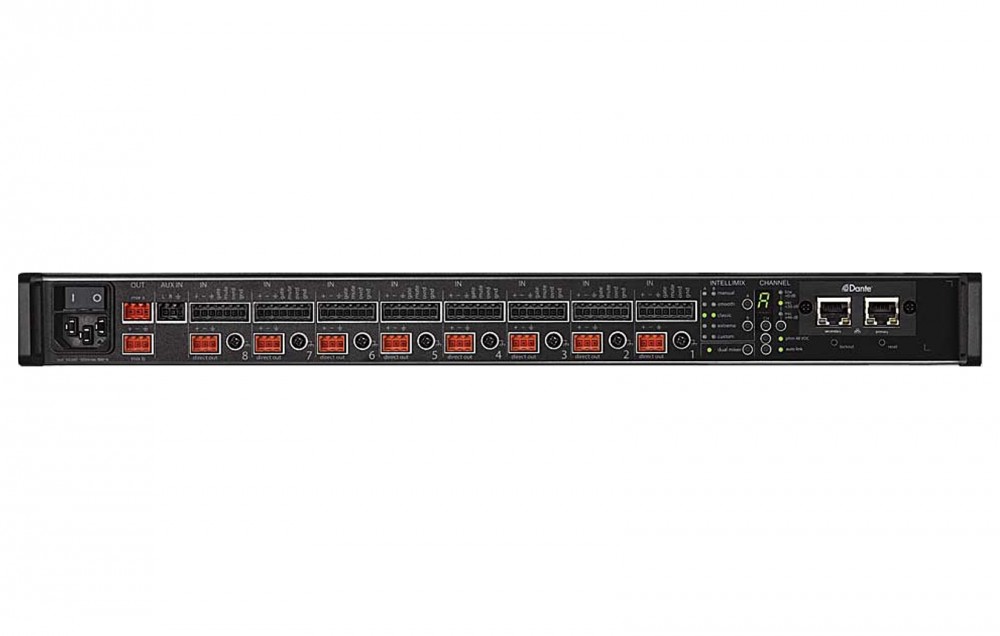

舒尔SCM820是一款8通道数字自动混音器，专门为演讲应用而设计，可应用于专业扩声、广播和录音等领域。采用专有的IntelliMix®技术，可在需要多路话筒同时工作的应用中大幅提升音频质量。多种I/O配置和联网选项，可确保设备之间的模拟和数字接口的连接性。
功能
- 全新! 数字反馈抑制
- 获得专利的双通道舒尔 DFR（数字反馈抑制）
- 可分配至输入通道和混音输出
- 自动反馈检测和滤波器设置
- 每个通道高达 16 个滤波器
- 带宽 25 Hz 至 20 KHz
- 每个滤波器高达 18 dB 的增益抑制
- 可选的低/高滤波器带宽 （1/40 或 1/70 倍频程）
- “冻结”功能将锁住现有滤波器的深度和频率，防止不必要的自动变化
- 自动清除功能，在重启或超时后将滤波器设置返回至预定义状态，以备下次活动使用
- 保存当前设置以备后用，或载入先前设置
- IntelliMix®技术
- 通过动态通道选通和衰减，提供无缝自动混音并减少背景噪声。
- NAT（噪声自适应阈值）功能 － 可持续调节激活阈值来配合开启通道。
- 多路话筒开启增益衰减 (NOMA) 功能 － 在开启的话筒数量发生改变时, 根据开启数量而自动调整输出增益。
- 最后一支话筒锁定 (LMLO)功能 － 可以使最近启用的话筒保持开启，直到启用另一支话筒。
- 最大总线 － 可确保每个音源只有一个通道开启，减少梳状滤波，确保演讲清晰可辨。
- Intellimix®模式提供了五种不同的混音器模式预设值，包含可靠的自动混音风格（经典、平滑、极值、自定义或手动），可为具体应用快速定制混音效果。
- 增强的I/O支持，可提高应用灵活性和数字连接性
- DB25或逻辑模块接口型号，每个型号提供8个输入端。
- 各通道直接输出端，用于插入混音控制台或录音。
- 混音A和B输出端，提供可选的话筒或线路电平，可连接专业扩声系统、调音台或录音设备。
- 双混音器操作可启用混音A和B输出的独立自动混音通路，能够通过同一组输入生成两个完全不同的混音。
- 前后面板上的辅助输入可轻松连接至媒体播放器。
- ¼英寸（6.35毫米）立体声耳机输入端，可用于单通道和混音的监听。
- 复杂的控制
- 通道控制旋钮，允许对输入通道上的增益、限幅器和EQ设置以及单轨监听/静音功能进行快速调节。
- 输入混音控制和电平表，可在前面板实现主输出增益和限幅器控制以及信号监控。
- LED电平表灯环，显示每个通道的输入音频或IntelliMix增益电。
- 浏览器控制软件,可针对所有信号和设置，提供包括综合软件控制、监控、通路和配置的功能，并增加了8段参量均衡。
- 先进的网络
- 提供标准以太网或Dante™数字联网音频配置。
- 配备Dante的型号,具有以太网多通道音频联网功能。
- 提供用于标准以太网型号的Dante升级卡。
- 包含Dante虚拟声卡许可证，可将计算机连接至Dante网络，用于录音、播放以及配备Dante的设备之间的互联网通话。
- 连接配备Dante的SCM820，最多可利用12台设备组成大型自动混音器（96个音频通道）， 兼容控制系统（AMX、Crestron）。
技术规格
- ntent="这是话筒可以拾取的最小声音与最大声音之差。
了解更多信息查看词汇表" data-html="true" data-toggle="popover" class="tooltip-glossary three" data-original-title="" title="">动态范围: (20Hz to 20kHz, A-加权, 典型)
模拟到模拟: 110 dB;
模拟到Dante, Dante到模拟: 113 dB - 重量: 5500 g
更多技术规格
- 电源要求: 100 to 240 V AC, 50-60 Hz, 1 A
- 工作温度: −18摄氏度到 63摄氏度
模拟连接
| 结构 | 通道输入, 混合输出: 等效平衡 辅助输入: 立体声非平衡: 直接输出: 平衡阻抗 |
| 削波电平 | 通道输入: 线路 (+0): +20 dBV 话筒 (+26): -6 dBV 话筒 (+46): -26 dBV Aux 输入: +10 dBV 最大输出水平: 线路 (+0) +20 dBV 辅助 (-20): 0 dBV 话筒 (-46): -26 dBV |
| 直接输出 | 最大输出电平: +20dBV |
| 幻像电源 | 48 V DC, 每通道选择, 14 mA max. |
数字信号处理
| AD/DA 转换 | 24-bit, 48 kHz, 113 dB 动态范围，典型值 |
| 延迟 | 单设备 (ms): 模拟到模拟: 0.51 模拟到Dante: 0.29 Dante到模拟: 0.28+TN Dante到Dante: 0.06+ TN 在连接组中 (ms): 模拟到模拟: 0.76 + 4TN 模拟到Dante: 0.54+4TN Dante到模拟: 0.53+4TN Dante到Dante: 0.31+4TN |
| 增益调节范围 | 通道输入, 混合输出: −110 dB to +18 dB |
| 输入处理 | 低切 – 转角: 25 Hz to 320 Hz 斜率: 12dB/倍频 高频栅形 – 转角: 5 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB |
| 输出处理 | 低切 – 转角: 25 Hz to 20 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB 高频栅形 – 转角: 25 Hz to 20 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB 6段均衡器 – 25 Hz to 20kHz, ±18dB, 带宽: 1/70 to 4 倍频 限幅 – 比率: 10:1 阈值: -50dBFS to -2dBFS 启动: 0.1 ms 衰变: 100 ms |
| 网络界面 | SCM820: 单一端口, 10/100 Mbps 以太网 SCM820-DAN: 双端口, Gigabit 以太网, Dante 数字音频 |
商品参数
| 结构 | 通道输入, 混合输出: 等效平衡 辅助输入: 立体声非平衡: 直接输出: 平衡阻抗 |
|---|---|
| 削波电平 | 通道输入: 线路 (+0): +20 dBV 话筒 (+26): -6 dBV 话筒 (+46): -26 dBV Aux 输入: +10 dBV 最大输出水平: 线路 (+0) +20 dBV 辅助 (-20): 0 dBV 话筒 (-46): -26 dBV |
| 直接输出 | 最大输出电平: +20dBV |
| 幻像电源 | 48 V DC, 每通道选择, 14 mA max. |
| AD/DA 转换 | 24-bit, 48 kHz, 113 dB 动态范围，典型值 |
| 延迟 | 单设备 (ms): 模拟到模拟: 0.51 模拟到Dante: 0.29 Dante到模拟: 0.28+T N Dante到Dante: 0.06+ T N 在连接组中 (ms): 模拟到模拟: 0.76 + 4T N 模拟到Dante: 0.54+4T N Dante到模拟: 0.53+4T N Dante到Dante: 0.31+4T N |
| 增益调节范围 | 通道输入, 混合输出: −110 dB to +18 dB |
| 输入处理 | 低切 – 转角: 25 Hz to 320 Hz 斜率: 12dB/倍频 高频栅形 – 转角: 5 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB |
| 输出处理 | 低切 – 转角: 25 Hz to 20 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB 高频栅形 – 转角: 25 Hz to 20 kHz 斜率: 12dB/倍频 增益: -18 dB to +18dB 6段均衡器 – 25 Hz to 20kHz, ±18dB, 带宽: 1/70 to 4 倍频 限幅 – 比率: 10:1 阈值: -50dBFS to -2dBFS 启动: 0.1 ms 衰变: 100 ms |
| 网络界面 | SCM820: 单一端口, 10/100 Mbps 以太网 SCM820-DAN: 双端口, Gigabit 以太网, Dante 数字音频 |
