产品描述：
CROSS系列混合矩阵切换器提供HDMI、DVI、VGA、CVBS、S-Video、YPbPr、SDI信号本地直连输入，以及HDMI、DVI、 VGA、SDI直连输出，DVI无缝输出，DVI拼接输出。除此之外，还提供双绞线(HDbaseT) 输入输出板卡，配合双绞线传输器可通过双绞线延长输 入与输出的信号传输距离到100M，另外还提供Fiber(光纤)输入输出板卡，配合光纤传输器通过单芯多模光纤延长输入与输出的信号传输距离到 300M，更可更换为使用单模光纤传输的单模收发器提升传输距离达20KM。领先的全数字信号处理技术可保证信号无失真处理，将最优质的画面送至显示终 端。
支持COMP(分量视频输入接口可转接以下信号VGA、CVBS、S-Video、YPbPr)，DVI，HDMI，双绞线(HDbaseT)，Fiber(光纤)、SDI中的任意板卡输入；
支持DVI，HDMI，双绞线(HDbaseT)，Fiber(光纤)、VGA、SDI，DVI无缝，DVI拼接中的任意板卡输出；
支持输入EDID读取，自定义功能；
支持内嵌双向红外和RS-232控制信号切换功能(需配合双绞线或光纤板卡及相应的传输器)；
支持正向高速通道和内嵌控制信号分离切换模式；
控制方式灵活，具有按键面板操作，RS-485扩展键盘操作，还提供2路标准RS-232通讯接口和网络端口，方便用户与各种远端控制设备配合使用。

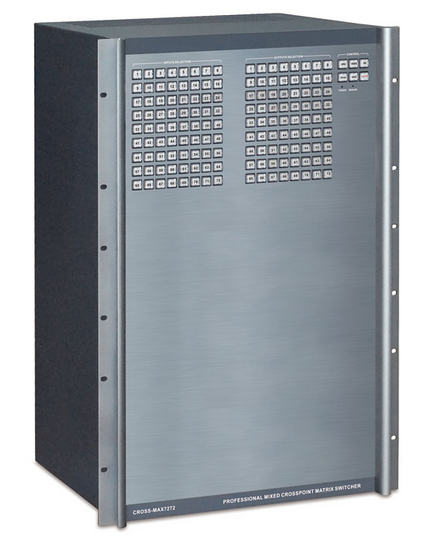

产品型号 CROSS-MAX7272
接口
可接输入卡 数量/输入路数 9/72
可接输出卡 数量/输出路数 9/72
支持输入插卡类型 Xin-DVI8; Xin-HDMI8; Xin-CAT8;
Xin-SF8; Xin-COMP8;Xin-SDI8
支持输出插卡类型 Xout-DVI8; Xout-HDMI8; Xout-CAT8; Xout-SF8;
Xout-VGA8;Xout-DVI85;Xout-PJ8
接口带宽 2.25Gbps，全数字 （总共6.75Gbps，每种颜色是2.25Gbps）
串口控制
串行控制接口 RS-232，9-针母 D型 接口
波特率与协议 波特率：9600，数据位：8位， 停止位：1，无奇偶校验位
串行控制口结构 2 = TX，3 = RX，5 = GND
KEYBOARD 控制接口
键盘控制接口 4位3.8mm凤凰接口
使用方式 与扩展键盘MCP100配套使用
键盘控制口结构 +5V=DC5V , + = DATA+, -=DATA- ,GND = 信号地
以太网控制
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M/100M，全双工或半双工
规格
电源 100V AC ~ 240V AC，50/60 Hz， 国际自适应电源
最大功耗
（插满最大功耗的IO卡） 795W
产品重量
（不包含任何卡） 30kg
储存、使用温度 -20℃ ～ +70℃
储存、使用湿度 10% ～90%
机箱尺寸 16U
平均故障间隔时间 30,000 小时
质保 1年免费保修，终生维护
尺寸（mm） 483(L)×404(W)×710.4(H)
