16 + 16。16个控制输入（模拟或二进制的）以及16个逻辑输出。
适合会议室应用。对于支持额外的按下通话开关和LED指示灯尤为有用。
以太网供电（PoE）。一条CAT5/6线缆负责供电和数据传输（PoE供电设备）。
机架或表面安装。提供所有的配件，采用任一种安装方式。无需另外订购其它配件。
xControl
SymNet xControl为会议和寻呼应用中的SymNet Edge与/或Radius DSP系统提供外部控制扩展。xControl包含8个灵活的模拟控制输入，每个输入可以配置用于1个电位计或2个开关。16路逻辑输出可以用于驱动 LED，触发外部继电器，或控制触点闭合端口。可配置两个RS-232端口用以从第三方控制系统接收指令，或者，发送指令到第三方控制系统。利用PoE供 电，一台或多台xControl设备能够安装在方便的地方，并连接到控制网络，每台只需单根线缆。半机架形式节省机架空间，如果愿意的 话，xControl也可以表面安装。
特性：
●用于SymNet Edge与/或Radius DSP系统的外部控制扩展设备，从而在会议和寻呼应用中增加性价比高的按下通话功能，以及LED活动指示灯。
●8路模拟控制输入，每一路都可以配置1个电位计或2个开关。16个逻辑输出驱动LED或触发外部继电器。2个RS-232端口连接外设如投影仪，摄像头控制和灯光。●多台xControl可组合，灵活度极高。
●xControl利用以太网供电（PoE），单根线缆连到一个PoE开关，或者，直接连接到DSP（带有PoE供电器）。
●使用开放架构的SymNet Composer软件进行轻松设置与管理。
●半机架式设计。单个机架空间可以安装一台或两台，或者表面安装。

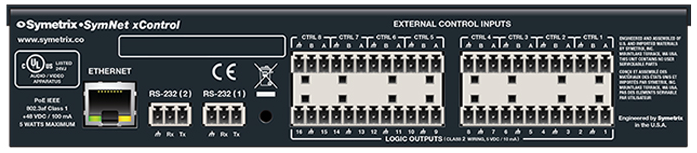

1 以太网：10/100 base-T以太网端口用于网络连接，通过IP地址连到SymNet系统。具有自动分频检测以供设备到设备的直接连接。接受PoE供电IEEE 802.3af Class 1.
2 RS-232：两个串行通信接口用于发送字符串到第三方设备或接收第三方控制指令。端口设置：57.6kbaud（默认），8个数据位，1个终止位，无奇偶校验，无流量控制。
3 外部控制输入：8个模拟控制输入每个可用作1个电位计或2个开关输入（+3.3 VDC参考电压提供）。
4 逻辑输出：16路逻辑输出带4对公共接地引脚。逻辑输出在活动时为低（0V），非活动时内部拉高（5V），并且能够直接驱动外部LED指示灯。
设计和工程参数：SymNet xControl
半机架设备为SymNet系统提供逻辑输入/输出扩展，8至16完全外部控制输入，16个逻辑输出，以及两个RS-232端口。
每个外部控制输入可配置作为一个电位计或两个开关，最多八个电位计或十六个开关。每个逻辑输出能够直接驱动LED，触发外部继电或吸收外部电压/电流，活动时为低（0 VDC），非活动时为高（5 VDC）。
所有的逻辑输入/输出和RS-232连接通过后面板的3.81 mm接线端子。
提供一个设计软件应用在Windows系统计算机上使用，安装网络接口，运行Windows®XP或更高版本的操作系统。前面板具有电源，以太网和活动的指示灯。
本 设备通过以太网供电（PoE），通过符合IEEE 802.3af Class 1标准的开关或自带的以太网供电器。本设备满足UL/CSA及CE安全要求，并符合CE及FCC第15部分的发射限制。本设备兼容RoHS. 机壳由冷轧钢制成，并表面安装或安装到标准19"EIA机架单个单元，利用自带的机架安装套件。本设备即为Symetrix SymNet xControl.
适合会议室应用。对于支持额外的按下通话开关和LED指示灯尤为有用。
以太网供电（PoE）。一条CAT5/6线缆负责供电和数据传输（PoE供电设备）。
机架或表面安装。提供所有的配件，采用任一种安装方式。无需另外订购其它配件。
xControl
SymNet xControl为会议和寻呼应用中的SymNet Edge与/或Radius DSP系统提供外部控制扩展。xControl包含8个灵活的模拟控制输入，每个输入可以配置用于1个电位计或2个开关。16路逻辑输出可以用于驱动 LED，触发外部继电器，或控制触点闭合端口。可配置两个RS-232端口用以从第三方控制系统接收指令，或者，发送指令到第三方控制系统。利用PoE供 电，一台或多台xControl设备能够安装在方便的地方，并连接到控制网络，每台只需单根线缆。半机架形式节省机架空间，如果愿意的 话，xControl也可以表面安装。
特性：
●用于SymNet Edge与/或Radius DSP系统的外部控制扩展设备，从而在会议和寻呼应用中增加性价比高的按下通话功能，以及LED活动指示灯。
●8路模拟控制输入，每一路都可以配置1个电位计或2个开关。16个逻辑输出驱动LED或触发外部继电器。2个RS-232端口连接外设如投影仪，摄像头控制和灯光。●多台xControl可组合，灵活度极高。
●xControl利用以太网供电（PoE），单根线缆连到一个PoE开关，或者，直接连接到DSP（带有PoE供电器）。
●使用开放架构的SymNet Composer软件进行轻松设置与管理。
●半机架式设计。单个机架空间可以安装一台或两台，或者表面安装。
1 以太网：10/100 base-T以太网端口用于网络连接，通过IP地址连到SymNet系统。具有自动分频检测以供设备到设备的直接连接。接受PoE供电IEEE 802.3af Class 1.
2 RS-232：两个串行通信接口用于发送字符串到第三方设备或接收第三方控制指令。端口设置：57.6kbaud（默认），8个数据位，1个终止位，无奇偶校验，无流量控制。
3 外部控制输入：8个模拟控制输入每个可用作1个电位计或2个开关输入（+3.3 VDC参考电压提供）。
4 逻辑输出：16路逻辑输出带4对公共接地引脚。逻辑输出在活动时为低（0V），非活动时内部拉高（5V），并且能够直接驱动外部LED指示灯。
设计和工程参数：SymNet xControl
半机架设备为SymNet系统提供逻辑输入/输出扩展，8至16完全外部控制输入，16个逻辑输出，以及两个RS-232端口。
每个外部控制输入可配置作为一个电位计或两个开关，最多八个电位计或十六个开关。每个逻辑输出能够直接驱动LED，触发外部继电或吸收外部电压/电流，活动时为低（0 VDC），非活动时为高（5 VDC）。
所有的逻辑输入/输出和RS-232连接通过后面板的3.81 mm接线端子。
提供一个设计软件应用在Windows系统计算机上使用，安装网络接口，运行Windows®XP或更高版本的操作系统。前面板具有电源，以太网和活动的指示灯。
本 设备通过以太网供电（PoE），通过符合IEEE 802.3af Class 1标准的开关或自带的以太网供电器。本设备满足UL/CSA及CE安全要求，并符合CE及FCC第15部分的发射限制。本设备兼容RoHS. 机壳由冷轧钢制成，并表面安装或安装到标准19"EIA机架单个单元，利用自带的机架安装套件。本设备即为Symetrix SymNet xControl.
规格
外部控制输入
外部控制输入的数目:总共8至16；每个配置作为1个电位计或2个开关，最多8个电位计或16个开关
接口:3.81 mm接线端子
参考电压:3.3VDC
推荐的电位计:10千欧 线性变化
逻辑输出
逻辑输出数目:16个；每个能够直接驱动LED，触发外部继电或吸收外部电压/电流。活动时为低（0 VDC），非活动时拉高（5 VDC）
接口:3.81mm接口端子
最大输出电压:5 VDC
最大输出电流:10 mA
最大外部电源电压:24 VDC
最大外部电源电流吸收:50 mA
RS-232端口
RS-232端口数目:2
接口:3.81 mm接线端子
RS-232端口参数:57.6 kaud（默认），8个数据位，1个终止位，无奇偶校验，无流量控制直通连接，仅需要引脚2,3,5
系统
以太网线:标准CAT5/6，最大设备到设备之间长度 = 100米
机械数据
需要空间:半机架单元（宽深高：20.83 cm x 22.86 cm x 4.37 cm / 8.2 in. x 9 in. x 1.72 in.) 深度不包括接口的余量空间。
电气参数:PoE IEEE 802.3af Class 1, 最大6W
通风:推荐最高操作温度为30°C/86°F
装运重量:2.0 kg（4.4 lbs）
