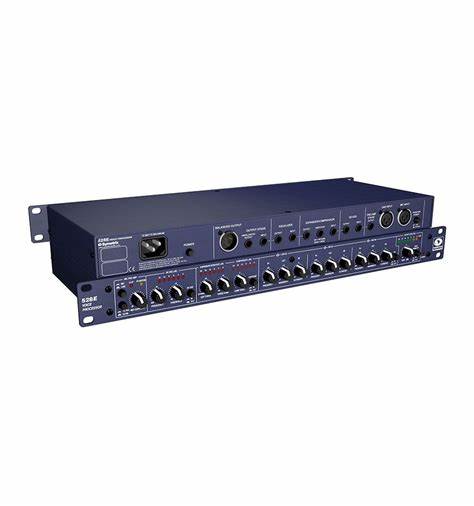

Symetrix 528E 语音处理器
技术规格
输入/输出
控制和开关 麦克增益、幻象电源、麦克／线路
麦克和线路输入插接件 XLR-插口 (2)
限幅 LED 麦克前置放大器或线路输入放大器的输出电平为 +17 dBu 时
麦克风输入类型 平衡无变压器，低阻抗
幻象电源 (DIN 45 596) +48V，额定
麦克风前置放大增益 22 至 60 dB（触垫输出）
7 至 45 dB（触垫输入）
麦克风输入最大输入电平 -3 dBu（触垫输出）
等效输入噪声 (EIN) -126 dBV（150-0 欧姆源阻抗，
20 Hz 至 20 kHz）
THD + 噪声（仅前置放大器） 0.05%（2 kHz，50 dB 增益，
+17 dBu 输出）
麦克前置放大器 CMRR > 50 dB（40 dB 增益，20 Hz 至 20 kHz）
线路输入类型和阻抗 10k 欧姆无变压器平衡桥接
线路输入最大输入电平 +24 dBu
线路输入正常输入电平 +4 dBu
线路输入 CMRR > 50 dB（0 dBu，20 Hz 至 20 kHz）
参量均衡器
类型 三波段参量均衡器
波段 低：16 至 500 Hz，中：160 至 6300 Hz
高：680 Hz 至 22 kHz
峰值／DIP 带宽 0.3 至 4 音阶，测量条件：最大提升
最大提升／切除 +/- 15 dB
计量
类型 多段 LED 条形图
输出电平 -20 至 +3 VU (0 VU = +4 dBu)，VU 校正，峰值响应
增益降低 独立显示：咝声消除器、向下扩展器和压缩器0 至 20 dB 每屏
整体性能数据
频率响应 20 Hz 至 20 kHz (+0，-0.5 dB)，
均衡器输出、压缩器输出、
向下扩展器输出、咝声消除器输出
THD + 噪声 0.05%，20 Hz 至 20 kHz，+4 dBm 输出
背景噪声 优于 -89 dBu，20 Hz 至 20 kHz
动态范围处理器
类型 交互式压缩／限幅器 — 向下扩展器
压缩／限幅率 1:1 至 10:1
向下压缩率（最大） 1:1.8
咝声消除器类型 程控高切滤波器 12 dB／音阶
频率范围 800 Hz 至 8000 Hz
阈值 -30 至 0 dBu
输出段类型 平衡，无变压器
最大输出电平 +24 dBm 平衡，+18 dBm 不平衡
插接件 XLR-插头
输出限幅 LED 低于限幅 3 dB 时亮起
输出源阻抗 200 欧姆，平衡
最小负荷阻抗 600 欧姆平衡或不平衡
语音对称开关 优化语音信号的调制对称
输出增益 +/- 15 dB
物理
尺寸（高宽深） 1.72 x 19 x 7.25 英寸（4.37 x 48.26 x 18.42 厘米）
重量 7.6 磅（3.5 公斤）净，10 磅（4.6 公斤）运输
电气
电源要求 115 VAC 额定，95 至 130 VAC，
50 至 60 Hz，15 瓦特（最大）
230V 额定，207 至 253 VAC，
50 Hz 15 瓦特最大
