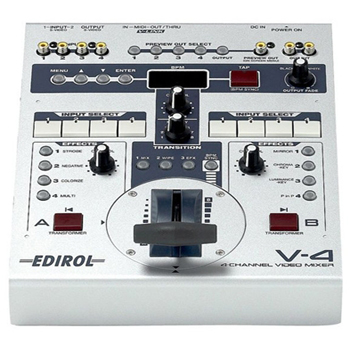

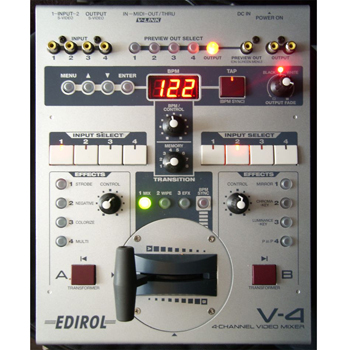

ROLAND V4
V-4是一部携带性极佳的四轨影像控制器。V-4不仅对VJ来说是一部功能强大的利器，在其他诸
如研讨会、剧院、俱乐部、以及现场 表演等场合也有广泛的应用空间。
V-4让您自由地变化影像来源，使影像更生动。对于永远处于时代最前端的多媒体工作者来说，
V-4提供的V-link功能，是一项来自Edirol与Roland令人欣喜的全新功能，提供了即时演奏时的
数位影像控制，让创意空间更加无拘无束。当连接Edirol DV-7PR (选购)时，V-link可让使用者
触发画面，即时执行影像特效与过场。V-4影像混合器也配备MIDI In/Out/Thru端子， 提供即时
或编排好的影像特效与过场之控制。V-4配备四个视讯混合(RCA)输入加上两个S端子(Y/C)输入
端子。V-4可Dissolve(融接)、Wipes(分割)(200种分割形式变化)，以及Switching (交换)等过场
效果，运用在四个影像来源。V-4可将相同的影像来源输出至三个端子(Composite x 2, S端子x 1)，
不需使用外部接线盒，提 供您同步监看显示功能。 专业的影像品质完全以数位方式处理输入的
影像，提供专业的影像品质(13.5MHz, 8-bit, 4:2:2, DV品质)。对于大萤幕的使用上相当理想，由
于V-4数位化 的内部处理，因此不会有品质劣化现象。 独立的两轨TBC/frame同步装置输入来源
经由独立的2轨TBC(时基校正器)电路来校正时间码，同时独立的2轨frame Synchronizer(影格同
步器)也应用于两个输入来源。这 些处理程序使过场与融接效果更顺畅，并确保影像的稳定度。
独立的2轨数位特效V-4具有独立的两轨影像特效，包含丰富的数位效果供您选择(参阅规格表)。
V-4也具有子母画面、颜色去背、亮度去背等组合效果。仅 需轻松按一个按键即可唤出效果。
专业的T-Bar影像推杆专业级的T-Bar交互推杆，让操作上快速而直觉。V-4可让您自选推杆的功
能，标准的垂直式可作为影像混合之用，水平式则可当作DJ的 混音推杆。推杆的解析度高达100
段，提供极度顺畅的转场效果。简易的操作介面面板的设计即呈现V-4的简易操作哲学。操作轻松
简易，让您操控自如。您几乎无须需要研读操作手册，就能够直觉地使用。 预览功能以及萤幕显
示的选单(OSD)透过影像源选择键可以控制预览功能，可让使用者监看输入来源1-4，或是在运用
转场效果之前的画面，您不需要多个监看萤幕，只要一个就够用！您可以从透过预览主要功能(例
如特效的选择、MIDI输入设定等等)。选单与主输出画面分开，因此您可以依据需要随时监看选单
画面。方便的使用者记忆功能V-4的使用者记忆功能，可让您记忆并可随时唤出面板设定，例如各
按键指定上的特效。即便关机时，仍能保留记忆，让您储存常用 的设定。提供多达八个设定记忆。
声音与影像之间的速度同步/与MIDI器材连接V-4可以与MIDI同步的影像转场/特效。转场/特效的BPM
(速度)可以跟着音乐的Tap键(拍键定速功能)节拍同步。V-4的功能也可以透过MIDI控制键盘等MIDI
材来控制。若您选购DV-7PR，结和DV-7PR的多样化的影像画面，透过即时转场效果与制作功能，
可以达到更 具创意的不同视觉表现。
内部处理：格式: ITU601, NTSC或PAL格式、取样: 13.5MHz, 4:2:2 (Y:B-Y:R-Y) / 8-位元、影格同步
器:独立2轨(独立2轨TBC:时基校正器转场：Dissolve(融接), White fade(全白淡出入), Black fade(全
黑淡出入) Wipe (割接画面，约200)特效：影像特效:Chroma-key(颜色去背), Luminance-key(亮度
去背)、独立2轨特效:Colorize(调整色彩), Strobe(闪光灯), Picture-in-Picture(子母画面), Mirror(反
射), Multi-screen(多重画面), Negative(底片), Still (静止Field freeze or frame freeze), Solarise(曝光),
Color filter(滤镜)影像输入: S-端子(Y/C): 2轨(Mini DIN 4-pin type)、Composite: 4轨(RCA接孔)影像
输出: S-端子输出(Y/C) : 1轨(Mini DIN 4-pin型)、Composite输出:输出: 2轨(RCA pin型)、Preview
out : 1轨(RCA pin型)
控制: MIDI : MIDI IN x 1, MIDI OUT x 1 (透过MIDI设备远端控制)、
TAP: BPM设定
电源供应: AC变压器DC 9V (型号: PSB-1U, 117V)
尺寸大小: 290(D) x 225(W) x 75(H)厘米
重量: 2.2公斤
