采用美国 Ashly [雅士尼] 生产的 NE 系列 Protea ne24.24M 数字信号处理器简化了在网络化系统中音频处理器的连接和控制操作。 网络启能（NE）的处理器简便易用、安装快捷，使用标准的 10/100 协议和 Protea NE 软件即可进行控制。 不需要其它专门的外部控制设备ne24.24M 矩阵处理器采用模块化扩展卡，可以提供 24 条通道用于音频矩阵化和处理操作。 基础单元可以提供 4－输入/4－输出配置。 每一输入和输出扩展卡均具有单独的 DSP处理器，允许用户同时扩展基础单元的输入和输出声道。 扩展卡可以在现场安装，安装操作十分简便，无需对设备重新编程。
矩阵化允许用户将任意输入路由到任意输出上，并在在路由配置完成之后，立即对单独的电平进行控制。 固定通路构架和每条声道的强劲处理能力可以有效地减少用户设置系统的时间。 在 PC 平台上使用 Ashly 的 Protea NE 软件即可完成所有的编程操作。 前面板控制和多级软件保护确保用户房干扰音频系统的稳定性。 输入声道处理模块包括带幻像电源的话筒前置放大器、增益、延时、15-段均衡滤波器、门电路、自动电平器和掩蔽器。 可以按照话筒或线路水平配置输入。 输出声道处理模块包括交叉点混音器、HPF/LPF、延时、15-段均衡滤波器、增益和限制器。
输出单元的交叉点混音器允许用户在任何水平上将任何输入路由到任何输出中，并且可以在任何输出通道中对任何输入进行静音处理，并且不会影响实际的输入配置。HPF/LPF 模块提供了贝赛耳、巴特沃思和 linkwitz-Riley滤 波器，并且带有12、18、24 和 48dB/八度音程斜率。
无论用户是设计还是安装公司会议室、酒店、法庭、礼拜间、剧院的左/中/右侧、礼堂或是会议中心的系统，Protea ne24.24M 以其带有信号处理功能的输入/输出矩阵化特色，始终能够满足用户对任何环境系统的要求
特性
标准的 10/100 以太网和 RS-232 计算机接口
大动态 DSP
直观简捷的用户界面
话筒/线路输入
24-bit A/D–D/A 音频解析
24-bit/150 MHz DSP
24 条音频处理通道
4x4 基础单元配置
每一模块具有扩展输入或输出 4 通道的能力
现场安装便捷的模块
音频用 Euroblock 连接器、预设调用、DC 远程电平控制以及数据输入/输出
31 个预设点
4 项专用遥控，用于电平、预设调用以及可编程功能
友好的第三方控制
可视的输入和输出电平，单位：dBu
多级安全保护
安全/符合标准： cTUVus/FCC、CE (pending)、RoHS

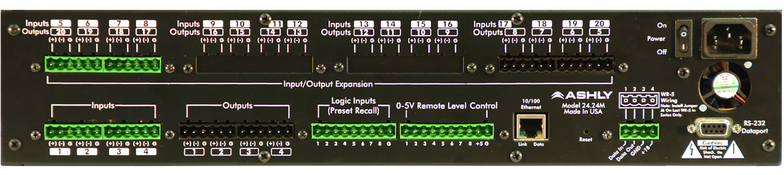

后面板：
10/100 以太网端口
RS-232 端口
Euroblock 输入
Euroblock 输出
远程电平控制
预设重新调用
数据输入和输出端口
辅助部件：
四声道输入模块
四声道输出模块
WR-1 2 声道电平控制
WR-2 四段开关
WR-5 可编程选择器
RD/RW8 八声道电平控
技术特性
输入：有效平衡，18kΩ
最大输入电平：+20dBu
输入增益范围：-50dB 到 +12dB，可选极性
输出：有效伺服平衡，112Ω
最大输出电平：+20dBu
输出增益范围：-50dB 到 +12dB，可选极性
频率响应：20Hz-20kHz, +/-0.25dB
THD：<0.01%@1kHz, +20dBu
动态范围：>110 dB (20Hz-20kHz) 未加权
输出噪声：-90dBu 未加权
功率要求：90-240VAC，40W
运输重量：13 磅
尺寸：19”长 x 3.5”高 x 8.5”深
连接器：Euroblock
工作环境：40-1200F（4-490C）不冷凝
话筒前置放大器增益：0dB，+20dB，+40dB，+60dB
话筒前置放大器幻像电源：+48VDC (9.6ma/输入)
话筒前置放大器 EIN：-128dBu, 20-20KHz, 50Ω源
参数式均衡带宽：1/64 到 4 /八度音程斜率
参数式均衡范围：+15/-30dB，0.1dB 增量
参数式均衡分辨率：1Hz
低架均衡斜率：6 或 12dB/八度音程斜率
低架均衡频率范围：20Hz-20kHz
低架均衡范围：+/-15dB, 0.1dB 增量
高架均衡斜率：6 或 12dB/八度音程斜率
高架均衡频率范围：3.886k 到 20kHz
高架均衡范围：+/-15dB，0.1dB 增量
全通滤波器型：第二顺序（－180度）
全通滤波器频率范围型：20Hz-20kHz
混音高通滤波器型：linkwitz-Riley、贝赛耳、巴特沃思
混音高通滤波器斜率：12、18、24 和 48dB/八度音程斜率
混音高通滤波器范围：Off 到 20kHz、1Hz 增量
混音低通滤波器型：linkwitz-Riley、贝赛耳、巴特沃思
混音低通滤波器斜率：12、18、24 和 48dB/八度音程斜率
混音低通滤波器范围：linkwitz-Riley、贝赛耳、巴特沃思
最大输入延迟：682.5ms，20uS 增量
最大输出延迟：682.5ms，20uS 增量
门电路极限：-80 到 +20dBu, 1dBu 增量
门电路基底：- Off, -80 到 0dBu, 1dBu 增量
门电路起始：0.2，0.5，1，2，5，10，20，50ms/dB
门电路释放：5，10，20，50，100，200，500，1000ms/dB
自动电平器目标电平：-40 到 +20dBu, 1dBu 增量
自动电平器比率：1.2：1，1.5：1，2：1，3：1，4：1，6：1，10：1
自动电平器保持时间：0，1，2，3，4，5，6 秒
自动电平器低于目标的极限：-30 到 0dB, 1dB 增量
自动电平器增益，增量比率：5，10，20，50，100，200，500，1000ms/dB
自动电平器增益，减量比率：5，10，20，50，100，200，500，1000ms/dB
掩蔽器触发极限：-80 到 +20dBu, 1dBu 增量
掩蔽器深度：-30 到 0dBu, 1dBu 增量
掩蔽器释放：5，10，20，50，100，200，500，1000ms/dB
交叉点最大增益：-50 到 +12dB, 1dB 增量，带静音
压缩器/限制器极限：-20dBu 到 +20dBu, 1dB 增量
压缩器/限制器比率：1.2，1.5，2，3，4，6，10，20：1
压缩器/限制器起始：0.5ms 到 50ms/dB
压缩器/限制器释放：10ms 到 1秒/dB
输入 A/D│输出 D/A：24 bit
DSP：24-bit 自由量程
采样率：48kHz
传送延迟：1.46ms：
注：0dBu = 0.775 VRMS
ASHLY NE24.24M
