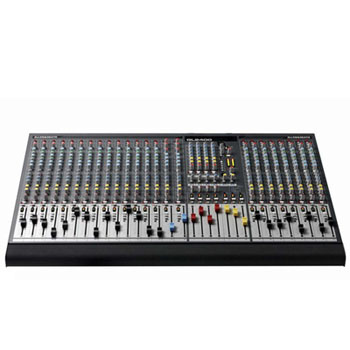

ALLEN&HEATH GL2400/432
现场调音台
35年以来，英国ALLEN&HEATH公司为世界设计出实用的音频混音设备，并因其杰出的性能、功能和构造质量赢得广泛的称赞。
GL2400是我们4编组产品中最新的版本，同样是非常成功的产品。利用现代工程技术设计出最新的GL2400，这独一无二但性能强大的小型调音台，我们设计中每一个细节所的都是为了体现更好调音效果。
◆产品配置：
ALLEN&HEATH GL2400
16, 24, 32, 40通道结构；
左右信道/主信道输出；
4个可声像控制编组；
6个辅助发送信道，其中每个信道配备推子前/后切换开关；
2个立体声信道，每个信道备有话筒与双立体声行输入；
7x4矩阵；
特有的双功能即主扩声与/或监控听调音；
单通道能被用于左右叠加、或调音师喇叭监听通道；
可通过通道直接输出进行录音；
具有电平微调与共享输入的矩阵外接输入；
立体声输入通道可以独立地分配给左右通道；
立体声通道的话筒输入可以用交换跳线接到矩阵；
4段EQ、2段扫变；
100Hz高通滤波器；
独立的幻象供电与相位转换开关；
专用主输出及立体声监听电平表；
内部跳线帽，可选EQ前/后辅助输出、直接输出与其它
选项
所有推子均带有静音、电平表和AFL；
内部联络信号通道可供选择；
1kHz正弦/粉红噪声发生器；
录音机可接入到左右信道和监听信道；
耳筒插座及本地监听输出；
+26dBu余量的电子平衡式XLR输出电路；
74dB前置放大器可接受高至+34dBu的话筒或线路输入电平；
超低噪声的前级混合放大器设计；
内置电源及带有MPS12后备电源插口（16到32通道型号）
可使用RPS11电源进行外置供电，另外还提供RPS11
备用电源插座（40信道型号）；
100mm防尘推子；
螺丝母紧固电位器式的电路板分离安装工艺；
备有供添加副调音台用的Sys-link V2调音台输入链路；
4针XLR灯座发光二极管照明灯；
技术参数话筒输入通路(带48V幻象电源) 14路、22路、30路、38路可选
线路输入4路(2个立体声)
主输出6路(含4编组输出)
推子通道16路、24路、32路、40路可选
辅助输出6路AUX
主监听输出2路(1个模拟立体声)
耳机监听1个
工作电平通道0dBu动态余量+20dBu
混合-2dBu动态余量+22dBu
主输出+4dBu
最大输出+26dBu
话筒前置放大器灵敏度-60dBu至+14dBu
频率响应（20Hz-30kHz）
话筒输入到主输出+0/-0.5dB
线路输入到主输出+0/-0.5dB
失真度总谐波失真+噪声
(话筒输入+40dB增益) <0.004%
总谐波失真+噪声(线路输入0dB增益) <0.006%
串音邻近通道<-93dB
静音关闭<-94dB
推子音量关闭<-90 dB
连接阻抗话筒输入2k欧姆
线路输入>10k欧姆
输出<75欧姆
均衡增益(每段) +/-15dB
单声道通道低频80Hz容量
单声道通道低中频35Hz-1kHz Q=1.8
单声道通道高中频500Hz-15kHz Q=1.8
单声道通道高频12kKz容量
滤波器(单声道输入)转换100Hz
物理尺寸
GL2400-432(A×B×C×D) 150×560×57×1025
（单位:mm）;27kg
