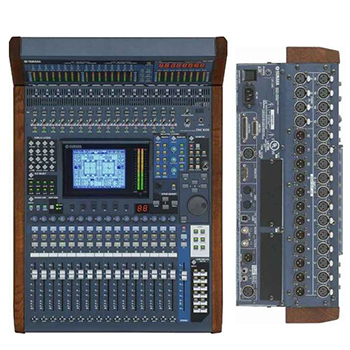

具有24bit/96kHz清晰、超动态范围的音质、即使在96kHz进行输入/输出也没有信号损失的48个输入通道。
16个继承了DM2000调音台高品质特性的前置话筒放大器为您传送清晰温暖的声音。
与先进的数码音频工作站结合可形成完整的音频制作和调音环境。
利用它还可与DM2000和02R96简便地交换调音数据。
支持ESAMⅡ和ADD-ON效果程序。
* 0dB=0.775Vrms; 0dBV=1.00Vrms
输出
混音能力
混音通道
48
编组
8
AUX
12
主输出
立体声
输入通道功能
门限衰减器4-段 PEQ 2x 压缩器 延迟 声像
输出通道功能
衰减器4段 PEQ 延迟
内建处理器
4x SPX 综合效果器
I/O
话筒输入
16
幻像供电
+48V DC; ON/OFF 每通道
线路输入
4x Omni in
AD转换器
24-bit; 128-次 过采样
线路输出
12x Omni output
DA转换器
24-bit; 128-次 过采样
数字 I/O
2x 2tr in/out
扩展槽
2x Mini-YGDAI (16-进/16-出)
控制器和其它
To Host(USB) Control(GPI) Remote MIDI Time code in (SMPTE) Word clock I/O
一般技术规格
内部处理能力
32bit 累加器: 58bit
采样率
内部
44.1 kHz 48 kHz 88.2 kHz 96 kHz
外部
44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%)
信号延迟
低于 1.6ms (@48kHz) 低于 0.8ms (@96kHz)
总谐波失真
低于 0.05% (20Hz-40kHz)
频率响应
0 +0.5 -1.5dB 20Hz-40kHz
动态范围
DA: 110dB; AD+DA: 106dB
嗡音和噪声电平
平均输入噪音
-128dBu
残余输出噪声
串扰-86dBu
串扰
-80dB
供电要求
AC100V 120V 220-240V 50/60 Hz
功耗
135W
外观尺寸
宽
436mm; 17-3/16in
高
200mm; 7-7/8in
深
585mm; 23-1/16in
净重
20kg; 44.1lbs
附件
使用说明书 Studio Manager 安装指南 AC电源线
模拟输入特性
输入端口
衰减
增益
输入阻抗
使用的额定阻抗
输入电平
接口
Sensitivity
标称
失真前大
CH INPUT
1-16
0
-60dB
3kohms
50-600ohm Mics & 600ohm 线路
-70dB
-60dB
-40dB
XLR3-31型 (平衡)
-16dB
-26dB
-16dB
+4dB
20
-6dB
+4dB
+24dB
OMNI IN 1-4
10kohms
600ohm 线路
+4dB
+4dB
+24dB
XLR3-31型 (平衡)
模拟输出特性
输出终端
实际来源阻抗
使用的额定阻抗
GAIN SW
输出电平
接口
标称
失真前大
OMNI OUT 1-12
75ohms
600kohm 线路
-
+4dB
+24dB
XLR3-32型 (平衡)
PHonES
100ohms
8ohm 线路
-
4mW
25mW
ST Phone 型插口 (非平衡)
40ohm 线路
-
12mW
75mW
数字输入特性
端子
格式
数据长度
电平
接口
2TR IN DIGITAL
1
AES/EBU
24bit
RS422
XLR3-31型 (平衡)
2
AES/EBU
24bit
RS422
XLR3-31型 (平衡)
数字输出特性
端子
格式
数据长度
电平
接口
2TR OUT DIGITAL
1
AES/EBU
(专业使用)
24bit
RS422
XLR3-32型 (平衡)
2
IEC-60958
(专业使用)
24bit
0.5Vpp/75Ω
RCA针式插口
