PX10
PX8
PX5
PX3
100V 型号
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω
1000W x 2
800W x 2
500W x 2
300W x 2
4Ω
1200W x 2
1050W x 2
800W x 2
500W x 2
2Ω
700W x 2
600W x 2
500W x 2
300W x 2
8Ω/功率提升模式
-
-
800W x 1
600W x 1
4Ω/功率提升模式
-
-
1200W x 1
1000W x 1
120V型号
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω
1000W x 2
800W x 2
500W x 2
300W x 2
4Ω
1200W x 2
1050W x 2
800W x 2
500W x 2
2Ω
700W x 2
600W x 2
500W x 2
300W x 2
8Ω/功率提升模式
-
-
800W x 1
600W x 1
4Ω/功率提升模式
-
-
1400W x 1
1000W x 1
220V-240V型号
输出功率：1kHz，无失真 20msec 爆音，双驱动通道
8Ω
1000W x 2
800W x 2
500W x 2
300W x 2
4Ω
1200W x 2
1050W x 2
800W x 2
500W x 2
2Ω
700W x 2
600W x 2
500W x 2
300W x 2
8Ω/功率提升模式
-
-
800W x 1
600W x 1
4Ω/功率提升模式
-
-
1400W x 1
1000W x 1
一般技术规格
采样频率－内部
48kHz
48kHz
48kHz
48kHz
A/D D/A 转换器
AD/DA：24位线性，128 倍超采样
AD/DA：24位线性，128 倍超采样
AD/DA：24位线性，128 倍超采样
AD/DA：24位线性，128 倍超采样
总谐波失真
0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
0.1% (1kHz, 10W), 0.3% (1kHz, 半功率)
频率响应
±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
±1.0dB (1W, 8Ω, 20Hz 至 20kHz)
信噪比
101dB (A记权, 8Ω, 增益设置 = +14dBu)
101dB (A记权, 8Ω, 增益设置 = +14dBu)
101dB (A记权, 8Ω, 增益设置 = +14dBu)
101dB (A记权, 8Ω, 增益设置 = +14dBu)
串扰
小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
小于 -60dB (半功率, 8Ω, 1kHz, 音量大输入 150Ω 分流)
电压增益/灵敏度
8Ω 大音量
32.0dB/+9.3dBu (增益设置: 32dB), 26.0dB/+15.3dBu (增益设置: 26dB), 37.3dB/+4dBu (增益设置: +4dBu), 27.3dB/+14dBu (增益设置: +14dBu)
32.0dB/+8.3dBu (增益设置: 32dB), 26.0dB/+14.3dBu (增益设置: 26dB), 36.3dB/+4dBu (增益设置: +4dBu), 26.3dB/+14dBu (增益设置: +14dBu)
32.0dB/+6.3dBu (增益设置: 32dB), 26.0dB/+12.3dBu (增益设置: 26dB), 34.3dB/+4dBu (增益设置: +4dBu), 24.3dB/+14dBu (增益设置: +14dBu)
32.0dB/+4.1dBu (增益设置: 32dB), 26.0dB/+10.1dBu (增益设置: 26dB), 32.1dB/+4dBu (增益设置: +4dBu), 22.1dB/+14dBu (增益设置: +14dBu)
8Ω 大音量/功率提升模式
-
-
34.0dB/+6.3dBu (增益设置: 32dB), 28.0dB/+12.3dBu (增益设置: 26dB), 36.3dB/+4dBu (增益设置: +4dBu), 26.3dB/+14dBu (增益设置: +14dBu)
35.0dB/+4.1dBu (增益设置: 32dB), 29.0dB/+10.1dBu (增益设置: 26dB), 35.1dB/+4dBu (增益设置: +4dBu), 25.1dB/+14dBu (增益设置: +14dBu)
大输入电压
+24dBu
+24dBu
+24dBu
+24dBu
输入阻抗
20kΩ (平衡), 10kΩ (非平衡)
20kΩ (平衡), 10kΩ (非平衡)
20kΩ (平衡), 10kΩ (非平衡)
20kΩ (平衡), 10kΩ (非平衡)

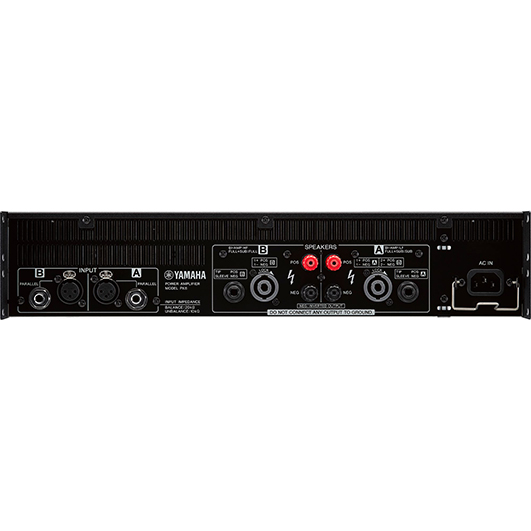

I/O 接口
扬声器输出端口
Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
Neutrik speakON NL4 x2, 接线柱 x2对， 1/4" PHONE(TS) x2
线路输入
XLR-3-31 x2, 1/4 "PHONE(TRS) x2
XLR-3-31 x2, 1/4 "PHONE(TRS) x2
XLR-3-31 x2, 1/4 "PHONE(TRS) x2
XLR-3-31 x2, 1/4 "PHONE(TRS) x2
其他
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
指示灯
POWER x1（绿色）、alert x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
POWER x1（绿色）、alert x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
POWER x1（绿色）、alert x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
POWER x1（绿色）、alert x1（红色）、USB x1（绿色）、PROTECT x2（红色）、 CLIP/LIMIT x2（红色）、 SIGNAL x2（绿色）；LED自动关闭功能
信号处理
输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
输入总和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止频率20Hz~20kHz，带极性控制）； 扬声器处理器（6段PEQ+限制器+延迟）
延迟
1.5 msec（模拟输入至扬声器）
1.5 msec（模拟输入至扬声器）
1.5 msec（模拟输入至扬声器）
1.5 msec（模拟输入至扬声器）
预设
8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
8种用户预设（出厂预设：用于Yamaha无源扬声器的预设）
保护电路
负载保护
POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
POWER 开关 开/关： 输出静音；输出电压保护： 电压限幅器，用户可配置的功率与扬声器预设； DC故障：供电中断（不会自动恢复）
功放保护
热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
热保护：输出限幅器（自动恢复）→输出静音（自动恢复）；过电流：输出静音（自动恢复）；过压：输出限幅器（自动恢复）；集成电路限制：输出限幅器（自动恢复）
电源保护
热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
热保护：输出限幅器（自动恢复）→电源供电中断；过压：电源供电中断；过电流：电源供电中断
功放类型
D类，平衡输出电路（BTL）
D类，平衡输出电路（BTL）
D类，平衡输出电路（BTL）
D类，平衡输出电路（BTL）
冷却
16级变速风扇 x 2，前面至后面空气流通
16级变速风扇 x 2，前面至后面空气流通
16级变速风扇 x 2，前面至后面空气流通
16级变速风扇 x 2，前面至后面空气流通
功率需求
根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
根据购买地区而异：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根据额定供电电压的+/- 10%电压操作。
功耗
310W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机)
280W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待机)
230W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待机)
160W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待机)
外观尺寸
宽
480mm (18-7/8")
480mm (18-7/8")
480mm (18-7/8")
480mm (18-7/8")
高
88mm (3-7/16"): 2U
88mm (3-7/16"): 2U
88mm (3-7/16"): 2U
88mm (3-7/16"): 2U
深
388mm (15-2/8")
388mm (15-2/8")
388mm (15-2/8")
388mm (15-2/8")
净重
7.4 kg (16.31 lbs)
7.2 kg (15.87 lbs)
6.9 kg (15.21 lbs)
6.9 kg (15.21 lbs)
附件
USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
USB盖、使用说明书、规格表、AC线缆（2.0m）x 1
其他
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
用于保护载入的USB 2.0 标准-A 接口（母）， 扬声器预设升级，带USB闪存的固件升级，带AC线夹的 AC 插座 x1
